【問題描述】：

    創建筋特征的時候，經常會出現很多問題？那么怎么創建才能使你的筋特征不會出現失敗呢？

【方案介紹】：

筋是從開環或閉環繪制的輪廓所生成的特殊類型拉伸特征。它在輪廓與現有零件之間添加指定方向和厚度的材料。您可使用單一或多個草圖生成筋。您也可以用拔模生成筋特征，或者選擇一要拔模的參考輪廓。

一、掃描拉伸方向與草圖平面垂直

注：三個方向上都要有阻擋才能生成筋特征

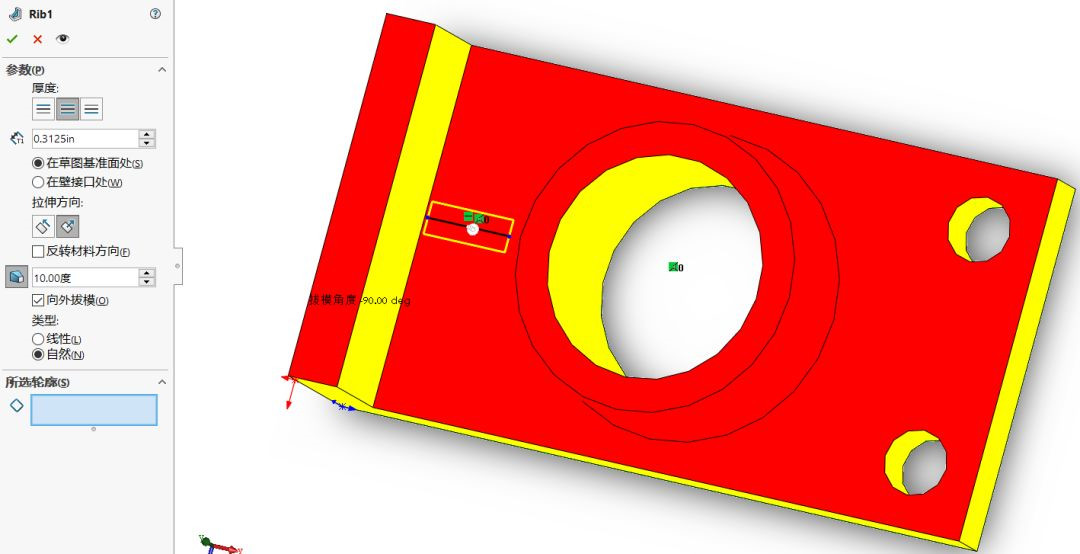

1.1帶拔模角度的筋特征

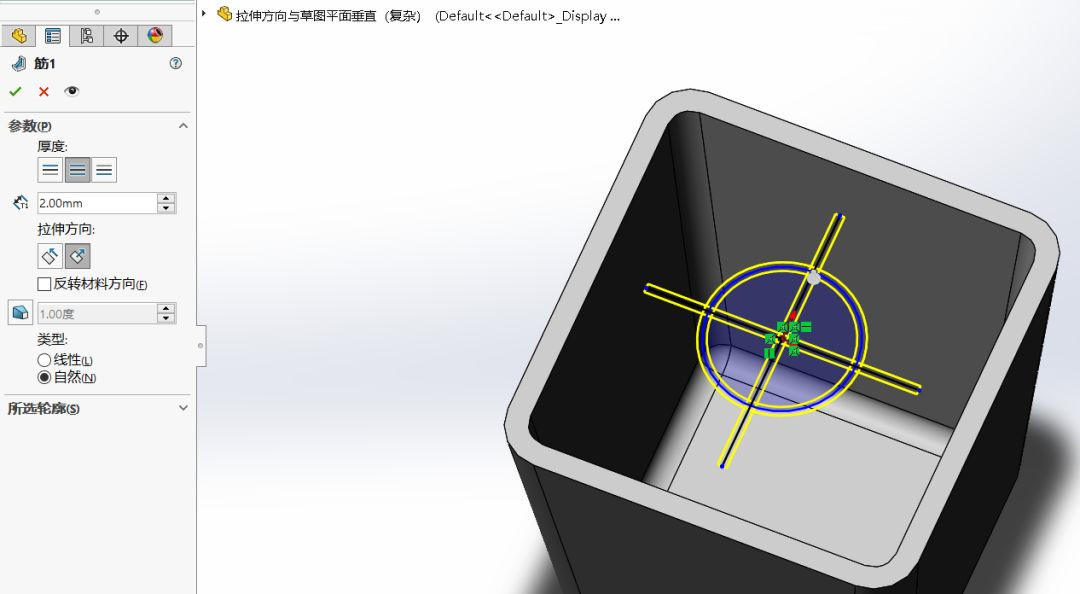

二、 拉伸方向與草圖平面垂直（復雜）

三、 拉伸方向與草圖平面平行

注：盡量添加穿透的幾何關系，復雜草圖拉伸方向不能與草圖平面平行。

【總結】筋特征的創建，會有很多限制因素，要注意滿足這些條件去創建。
