Instant2D與Instant3D技術使用
2020-04-17
Instant2D 用來在草圖模式下動態修改草圖尺寸；可以單擊一個尺寸并快速編輯數值，而無需打開修改尺寸對話框來重置幾何圖形。Instant2D 是默認啟用，如果需要關閉，只需要單擊草圖工具欄中的Instant2D圖標。
接下來介紹如何使用 Instant2D 修改草圖特征：打開包含2D草圖實體的零件，然后單擊編輯草圖。

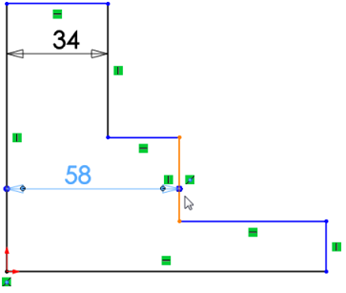

單擊引線附近的尺寸。
將出現尺寸控標。

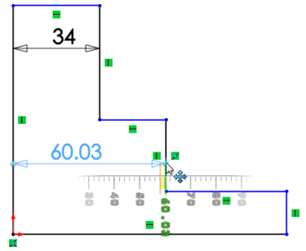

4. 執行以下其中一項操作：A．拖動尺寸控標以修改草圖輪廓的位置，將出現一個標尺，使用屏幕上的標尺來精確測量修改。
B．單擊尺寸值并在尺寸輸入框中輸入新的尺寸。
Instant3D 與 Instant2D 功能類似，可以直接拖動幾何體和尺寸操縱桿以生成和修改特征。要生成特征，必須退出編輯草圖模式。Instant3D 默認激活，要切換 Instant3D 模式，需要單擊特征工具欄上的Instant3D圖標。
以下是使用 Instant3D 生成特征步驟：
1. 生成草圖，并從該草圖生成凸臺切除或凸臺拉伸，然后退出草圖模式。

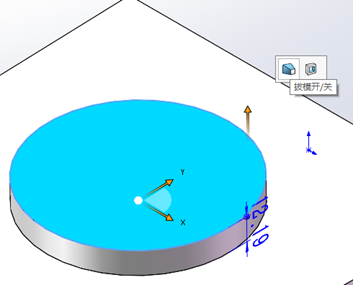

2. 在圖形區域中選擇一個草圖輪廓，此時將出現拖動控標。
3. 移動指針，以拖動草圖輪廓，量尺將出現，且草圖拉伸。
4. 單擊以生成特征，如有必要，可通過可選的關聯工具欄添加拔模，或選擇切除拉伸代替凸臺拉伸，反之亦然。
